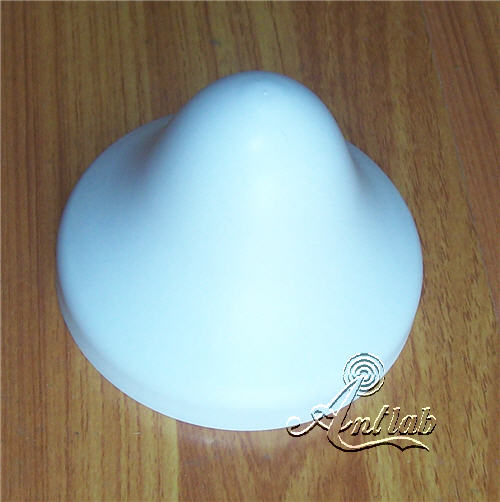

北斗一代車載天線
- 車載導航天線
- 野外苛刻環境使用
- 防紫外線
- 低仰角
- 產品描述：北斗一代手持機天線
產品介紹
| 電性能指標： | |
| 1北斗發射天線 | |
| 1) 工作頻率： | 1615.68±7MHz |
| 2) 極化： | 左旋圓極化 |
| 3) 增益： | ≥ -3dB (仰角5°~10°) |
| ≥ -2dB (10°以上) | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 6) 發到收天線隔離度 | ≥16dB |
| 7) 增益差： | 仰角10°和仰角75°之間的增益差≤ 6dB |
| 2北斗接收天線 | |
| 1) 工作頻率： | 2491.75±15MHz |
| 2) 極化： | 右旋圓極化 |
| 3) 增益： | ≥-0.5dB (仰角5°~15°) |
| ; | ≥0.5dB (仰角15°以上) |
| 2db 在仰角90度。 | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 3，GPS 1575mhZ （可以選擇加GPS 定位系統） | |
| 1) 工作頻率： | 1575±5MHz |
| 2) 極化： | 右旋圓極化 |
| 3) 增益： | ≥ -3dB (仰角5°~10°) |
| ≥ -2dB (10°以上) | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 6) 發到收天線隔離度 | ≥16dB |
| 7) 增益差： | 仰角10°和仰角75°之間的增益差≤ 6dB |
| 機械性能指標： | |
| 1) 外型尺寸： | φ140×H100 mm |
| 2) 機械性能符合GJB3248-98的規定 | |
| 環境溫度：-50℃～70℃ | |
| 使用環境：符合國軍標GJB367A-2001 | |
